DURABOOK R8

•
•
•
•
•
•
•
•
•

UAV GCS (Ground Control Station) pour la Tablette tactile Durabook R8

"Station de Contrôle au Sol" pour Drônes
spécialement conçue pour la tablette durcie étanche fanless Durabook R8

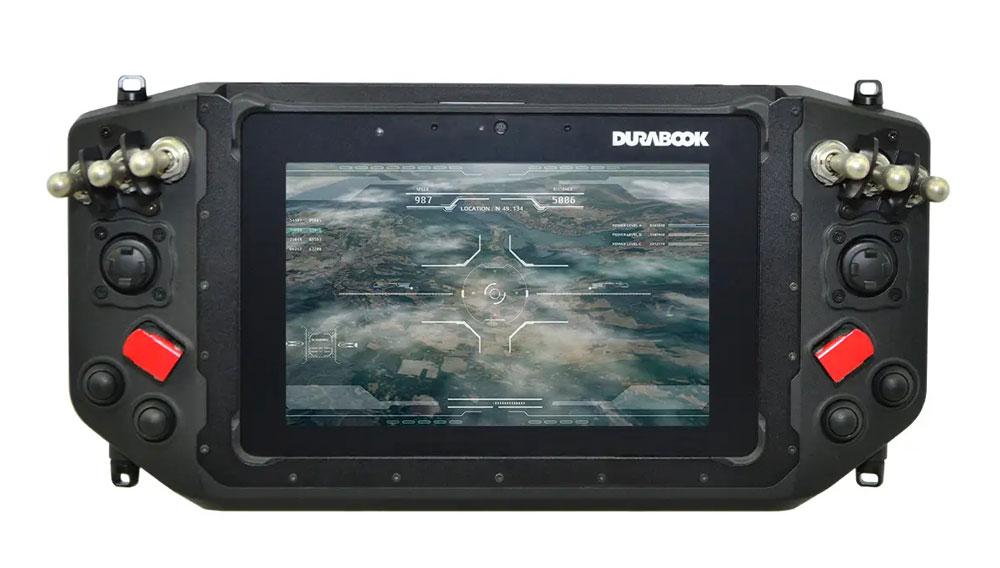

Conçu pour les environnements les plus difficiles, la station de contrôle Durabook GC-R8 se combine avec la tablette durcie étanche Durabook R8 pour garantir une durabilité, une netteté d’affichage et des performances exceptionnelles en toutes les conditions.

La disposition des boutons, les options de joystick et les schémas de contrôle entièrement personnalisables vous permettent une adaptation à tous types de besoins opérationnels.

La grande autonomie de la batterie et la connectivité polyvalente vous assurent de toujours rester connecté et rester en contrôle tout au long de votre tâche, ce qui fait de ce contrôleur le choix idéal pour les professionnels qui exigent fiabilité, précision et flexibilité pour tous
les types d'utilisation de contrôle de drones.

Conçu pour la tablette durcie MiL-STD810 étanche iP66 Durabook R8, la station de contrôle Durabook GC-R8 résiste aux environnements les plus difficiles tout en offrant une flexibilité et une durabilité maximales. Capacités de personnalisation pour un contrôle précis en temps réel avec jusqu’à 36 canaux d’E/S configurables. Certifiée MIL-STD-810H et IP66, le contrôleur de drônes Durabook GC-R8 est étanche sans ventilateur (technologie fanless Coolfinity™) et fonctionne sous températures extrêmes de -20°C à +60°Celsius. Polyvalence opérationnelle – Adaptable à une large gamme d’applications UAV / systèmes sans pilote, la Station de Contrôle Durabook GC-R8 prend en charge un vaste éventail d’applications dans divers secteurs grâce à l'intégration de la tablette Durabook R8 (puissant processeur Intel Core i5 ou i7 au choix, graphiques UHD, écran HD plein soleil dynaVue de 8 pouces. Partenaire technologique idéal pour les organisations des secteurs militaire, des services publics, de la construction et de l’agriculture. Fonctionnalité optimale – Conçu de manière ergonomique et pesant moins de 1,2kg, il dispose d’un écran HD DynaVue® de 8 pouces lisible en plein soleil (jusqu’à 800 nits) garantissant une utilisation dans divers modes. Son système de contrôle modulaire permet plusieurs configurations flexibles, tandis que la station prend en charge le montage VESA et inclut plusieurs accessoires pour une adaptabilité sur le terrain. Connectivité et sécurité inégalées – Une plateforme unifiée de contrôle et de communication inclut plusieurs options de liaisons de données filaires et sans fil. Le design large spectre de l’antenne prend en charge des fréquences de 600 MHz à 7125 GHz, tandis que la conception extensible permet une transmission de données ininterrompue et une sécurité maximale.

GCS (Ground Control Station) désigne le système ou l'interface utilisé par l'opérateur du drone pour contrôler et surveiller le drone en vol. Le GCS comprend des composants matériels et logiciels permettant une communication en temps réel avec le drone.

Le GCS est un composant essentiel des opérations de drones, permettant au pilote de contrôler efficacement le drone et de s'adapter aux conditions changeantes. Utilisé dans des applications allant des vols commerciaux aux missions militaires, il offre une interface centralisée pour gérer tous les aspects des performances du drone et de l'exécution de la mission.

Une station de contrôle au sol (GCS) est le centre névralgique de gestion et de contrôle des drones. Elle fournit aux opérateurs les outils et les interfaces nécessaires pour commander et surveiller leurs missions. Voici une explication détaillée du fonctionnement d'une GCS :

Composants du système :

• Interface de contrôle : matériel et logiciel utilisés par l'opérateur pour contrôler le drone, comprenant généralement des joysticks, des claviers, des écrans tactiles et des panneaux de contrôle spécialisés.
• Liaisons de communication : Liaisons de données qui facilitent l'échange d'informations entre le GCS et le drone, y compris la télémétrie, les commandes de contrôle et les flux vidéo.
      Écrans d'affichage : moniteurs qui affichent des données en temps réel, des flux vidéo, des cartes et des paramètres de mission.
      Unité de traitement : Systèmes informatiques qui traitent les données entrantes et gèrent le fonctionnement global du GCS.
      Système d'antenne : Facilite la communication avec le drone, y compris les antennes directionnelles et omnidirectionnelles.

Commande et contrôle : Le GCS transmet des ordres de contrôle au drone via une liaison de données sécurisée. Ces ordres peuvent inclure des instructions de navigation, des opérations sur la charge utile et d'autres directives spécifiques à la mission.
Le drone renvoie des données de télémétrie au GCS, fournissant des informations sur sa position, son altitude, sa vitesse, son cap, l'état de la batterie et d'autres paramètres critiques.
Flux vidéo : si le drone est équipé de caméras, le flux vidéo en direct est transmis au GCS, permettant à l'opérateur de surveiller l'environnement du drone et les activités de la charge utile en temps réel.

Interface utilisateur et contrôle

    Commandes de vol : L'opérateur utilise des commandes de vol (joysticks, boutons, écrans tactiles) pour contrôler manuellement les mouvements du drone, y compris le décollage, l'atterrissage et la navigation.
    Opérations autonomes : De nombreux systèmes GCS prennent en charge les opérations autonomes, permettant à l'opérateur de préprogrammer les trajectoires de vol et les paramètres de mission. Le drone peut ensuite exécuter ces commandes de manière autonome, tandis que le GCS surveille sa progression.
    Planification de mission : Le GCS fournit des outils pour la planification de mission, notamment la cartographie d'itinéraire, la définition de points de cheminement et de zones d'intérêt. Ces plans peuvent être téléchargés sur le drone pour une exécution autonome.

Traitement et affichage des données

    Surveillance en temps réel : Le GCS traite et affiche les données en temps réel du drone, notamment la télémétrie, les flux vidéo et les données des capteurs. Ces informations sont présentées sur plusieurs écrans ou sur un affichage unifié pour une surveillance simplifiée.
    Systèmes d'alerte : Le GCS peut générer des alertes et des notifications pour des événements critiques, tels qu'une batterie faible, une perte de communication ou des écarts de mission, permettant à l'opérateur de prendre des mesures correctives.
    Enregistrement des données : les données de vol sont enregistrées et stockées pour une analyse post-mission, permettant aux opérateurs d'évaluer les performances, d'identifier les problèmes et d'optimiser les missions futures.

Sécurité et redondance

    Mécanismes de sécurité intégrée : Le GCS est équipé de mécanismes de sécurité intégrée pour gérer les pertes de communication ou autres pannes critiques. Ces mécanismes peuvent inclure des fonctions de retour automatique à la base (RTH), des procédures d'atterrissage d'urgence prédéfinies et des liaisons de communication redondantes.
    Commande manuelle : les opérateurs peuvent à tout moment remplacer manuellement les fonctions autonomes pour prendre le contrôle direct du drone si nécessaire.

Applications et cas d'utilisation

    Opérations militaires : Les systèmes GCS sont largement utilisés dans les applications militaires pour les opérations de reconnaissance, de surveillance et de combat, permettant un contrôle précis et une prise de décision en temps réel.
    Drones commerciaux : dans des secteurs tels que l'agriculture, la construction et l'inspection, les systèmes GCS gèrent les missions de drones pour des tâches telles que la surveillance des cultures, l'étude des sites et l'inspection des infrastructures.
    Recherche et sauvetage : les systèmes GCS facilitent les missions de recherche et de sauvetage en fournissant des flux vidéo et des données de télémétrie en temps réel, permettant aux opérateurs de coordonner et de diriger efficacement les drones.
    Recherche scientifique : Les systèmes GCS sont utilisés dans la surveillance de l'environnement, le suivi de la faune et les études atmosphériques, permettant aux chercheurs de collecter et d'analyser des données provenant de zones éloignées ou dangereuses.
    Sécurité publique : les forces de l'ordre et les services d'urgence utilisent les systèmes GCS pour gérer les drones à des fins de surveillance du trafic, d'intervention en cas de catastrophe et d'opérations de sécurité publique.

Exemple d'utilisation

« Grâce au GCS, le pilote a pu ajuster la trajectoire de vol du drone en temps réel pour éviter les obstacles inattendus. »

Dans les opérations de drones, un poste de contrôle au sol (GCS) est le système ou l'interface qui permet au pilote de contrôler et de surveiller le drone. Il comprend généralement un écran d'affichage pour les données de télémétrie et les flux vidéo, des commandes telles que des joysticks ou des écrans tactiles, et des systèmes de communication pour l'échange et la réception de données entre le drone et le GCS

Un GCS profite aux pilotes de drones en :

    Fournit un contrôle en temps réel : permet aux pilotes de saisir des commandes et d'ajuster le vol du drone en temps réel.
    Affichage des données de télémétrie : affiche les données de vol essentielles telles que l'altitude, la vitesse, les niveaux de batterie et la position GPS.
    Activation de la planification de mission : facilite la création et l'ajustement des plans de vol, y compris les points de cheminement et les tâches automatisées.
    Amélioration de la connaissance de la situation : offre un flux vidéo en direct et d’autres données sensorielles pour aider les pilotes à prendre des décisions éclairées.

Les caractéristiques communes d’un GCS incluent :

    Affichage de télémétrie : données en temps réel sur l'état du drone, notamment l'altitude, la vitesse, les coordonnées GPS et la durée de vie de la batterie.
    Flux vidéo : vidéo en direct de la caméra du drone, permettant la navigation et l'inspection visuelles.
    Entrées de contrôle : joysticks, écrans tactiles ou autres périphériques d'entrée pour contrôler le mouvement et les fonctions du drone.
    Logiciel de planification de mission : outils de création, d'ajustement et de gestion des plans de vol et des points de cheminement.
    Systèmes de communication : Liaisons de données fiables entre le drone et le GCS pour assurer une communication cohérente et sécurisée.

Durabook / FRANCE

•
•
•
•
•
•

Notre Société, implantée dans le Sud de la France, commercialise du matériel informatique durci depuis plus de 10 ans, en configuration sur-mesure. Chaque machine est testée entièrement dans nos ateliers avant mise à disposition - Nous livrons partout en France et en Europe, ainsi que dans les Dom-Tom et à l'étranger en détaxe export.

Nous proposons uniquement du matériel informatique fiable, durable et endurant
...les tablettes tactiles Ultra durcies étanches répondent parfaitement aux divers besoins des industries, pme et pmi, et ceux des utilisateurs/trices exigeant(e)s. Chaque Durabook intègre le meilleur des technologies éprouvées, tout en conservant certains standards de l'industrie toujours en vigueur dans de très nombreuses sociétés. Nos Offres produits comprennent les ordinateurs pc portables robustes antichoc antichute Durabook (dits "Durcis" et des "Ultra durcis étanches") et les Tablettes Tactiles Durabook Antichoc Antichute Antivibration 100% étanches pour les applications militaires, industrielles, médicales, logistiques, maintenances ...etc, ainsi que pour toutes les utilisations professionnelles en entreprise, sur le terrain, en Clientèle ...etc sous quasiment n'importe quelles conditions (climats, latitudes, températures ...etc).

DELAIS de LIVRAISON

Depuis plusieurs années, les constructeurs de matériel informatique durci travaillent à flux tendu /zéro stock. De par notre expérience en tant que distributeur-spécialiste depuis 2004 en Ordinateurs portables, Tablettes tactiles et Ordinateurs convertibles (ultra) durcis (étanches), nous ne sommes informés par chaque constructeur de la date de livraison effective seulement quelques jours avant celle-ci, et nous en informons alors immédiatement nos Client(e)s.

Nous sommes capables de vous informer si la configuration que vous avez choisie est disponible rapidement, ou bien si ce sont les délais habituels de production qui s'appliquent.
N'hésitez donc pas à nous consulter directement !

Les Durabook (concus par Twinhead / Taipei) et les Getac (concus par Mitac / Usine UK) / tout comme les Toughbook de Panasonic (usine UK) sont généralement disponibles sous 8 semaines ...voire "sous une grosse semaine" pour certaines configurations ;-)

Demandez-nous vos DEVIS sur-mesure (cf. le bouton ci-dessus) nous vous ferons parvenir vos devis détaillés gracieusement sur simple demande ...et nous vous indiquerons si votre Configuration est en Stock et disponible rapidement si votre configuration est en stock, la livraison se fait généralement sous une dizaine de jours, si votre machine n'est pas stockée, elle est mise en production dès votre commande.

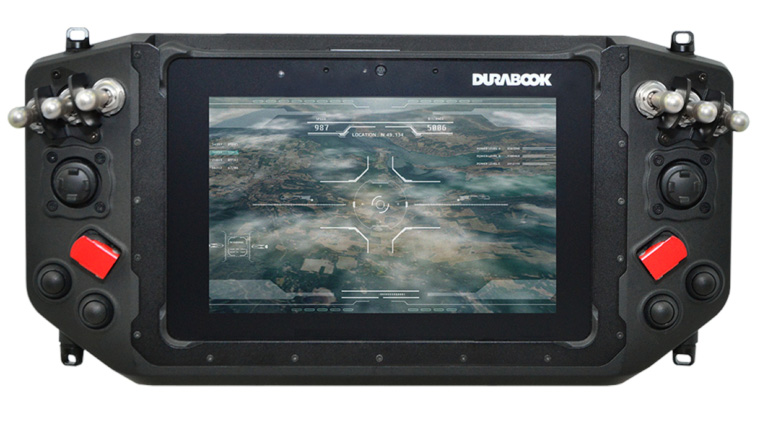

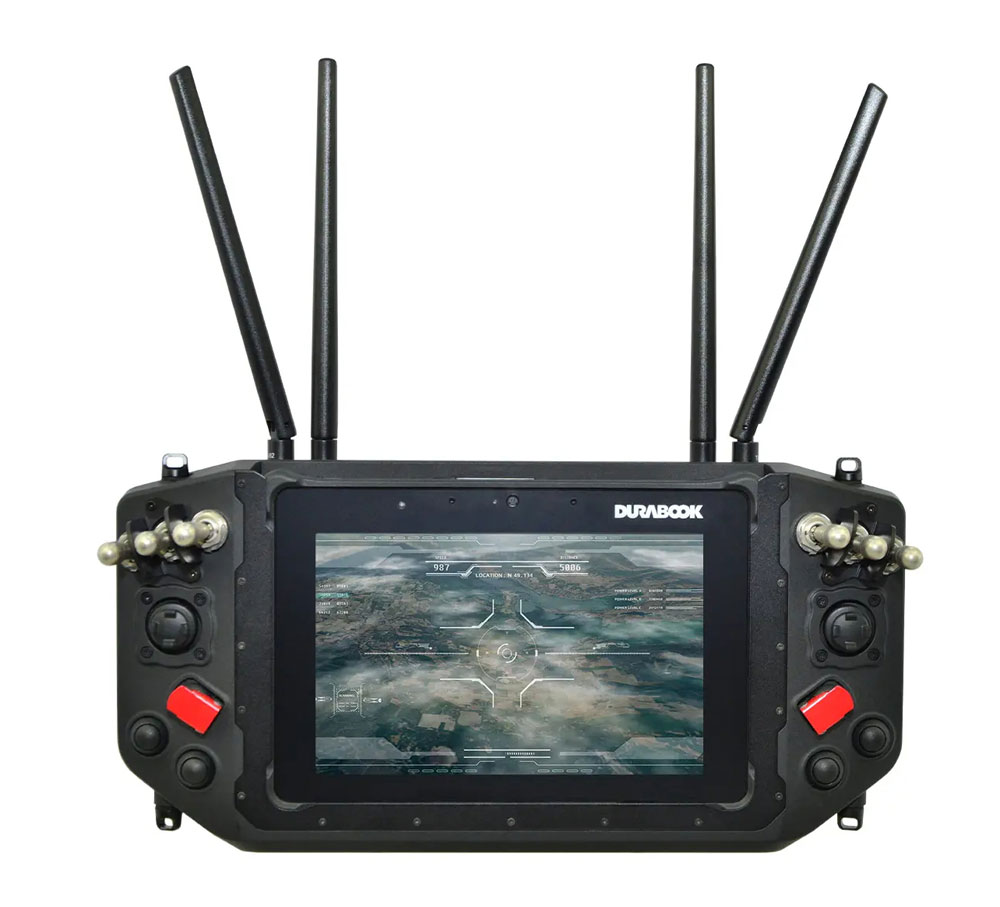

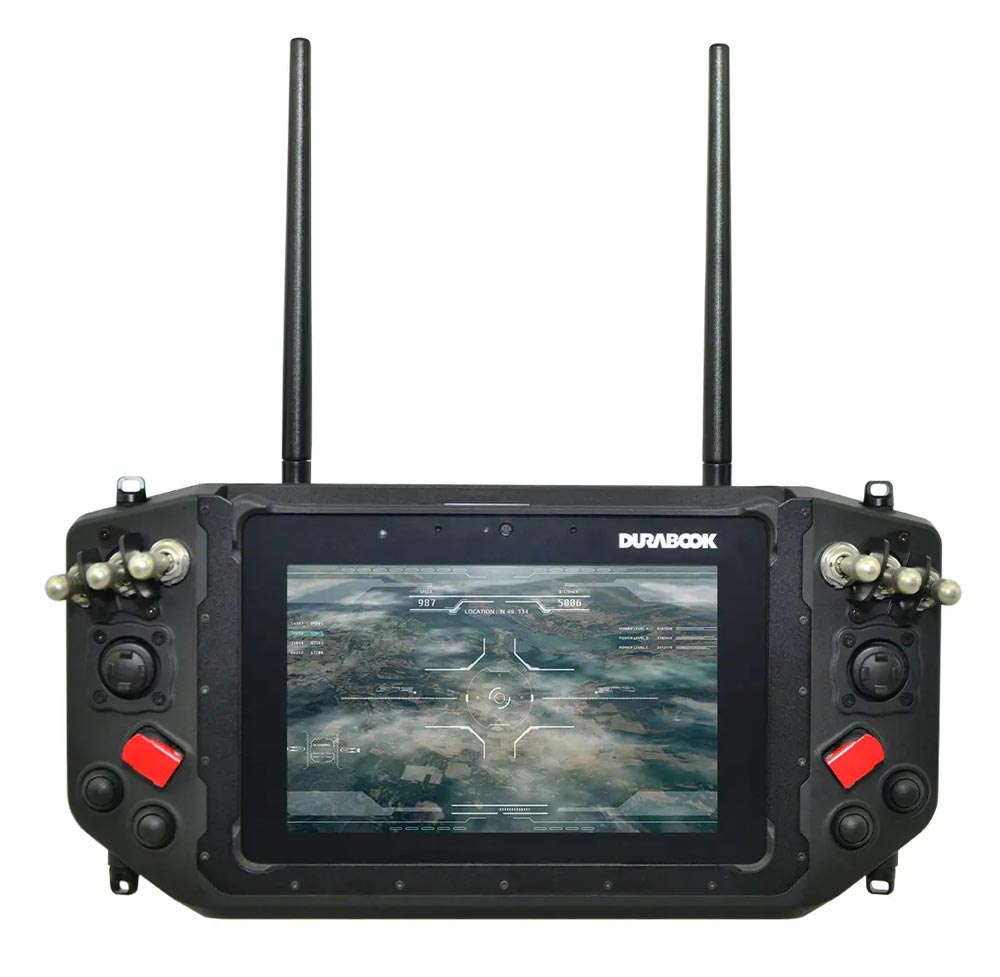

FICHE TECHNIQUE Durabook GC-R8

TABLETTE TACTILE DURCIE ETANCHE sans ventilateur fanless STATION de CONTRÔLE GCS UAV Drônes	Tablette Durabook R8 antichoc étanche avec Station de Contrôle GC-R8 Twinhead Durabook
processeur cpu AlderLake	Â	intel Core i5 ou Core i7
mémoire ddram	Â	jusqu'à 16Go LPDDR4x
stockage	Â	Disque dur SSD PCIe NVMe
chipset vidéo	Â	intel Xe Graphics partag
système exploitation os	Â	Windows 11 PRO 64bits Français
ECRAN TACTILE de la Tablette Durabook R8
taille - diagonale	Â	LCD de 8,0 pouces HD 16:10
résolution max.	Â	1280 x 800 HD TFT antireflet mat
luminance	Â	rétroéclairage Led - DynaView Lisible en Extérieur / Plein Soleil SR 800nits

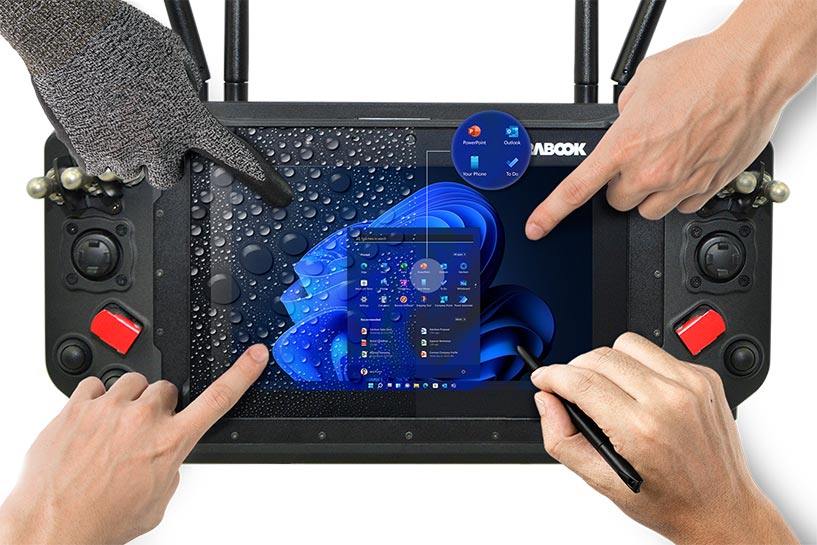

technologie tactile	Â	Tactile Capacitif MultiTouch MultiPoints optin: Tactile DualTouch Capacitif MultiTouch & Digitizer
CAMERA
webcam frontale - visiocam	Â	2 Mpx en face avant (du coté de l'écran)
rearCAM - apn	Â	8 Mpx autofocus avec FlashLed en face arrière
DIMENSIONS
Â	Â	36,5 x 18 x 6,99 cm
POIDS
Â	Â	poids de la station de contrôle Durabook GC-R8 avec sa Tablette Durabook R8 installée : env. 1,2 kg
ENVIRONNEMENT
Â	Â	Matériel ULTRA-DURCI / 100% ETANCHE
robustesse	Â	Antichoc Antichute 180 cm (1,8 mètres) Antivibration (utilisable en véhicule roulant)
étanchéité	Â	IP 66 - 100% étanche (non-submersible) utilisable sous la pluie (sous 95% d'humidité max.)
températures	Â	utilisable de -20°C à +60° Celsius stockable de -51°C à 71° C
normes - conformités	Â	CE | MIL-STD 810H | MiL-STD 451G | ANSI/UL 121201 classe 1 div. 2 | IP66 FanLess | pour fixation VESA 75 / 100
AUTONOMIE de la tablette Durabook R8
batterie principale interne	Â	Lithium-ion 4-cell 3600mAh interchangeable pour jusqu'à 8h d'automonie option: Batterie li-ion Haute Capacité 7200mAh pour jusqu'à 16H d'autonomie (dépasse d'environ 1cm à l'arrière)
COMMUNICATIONS

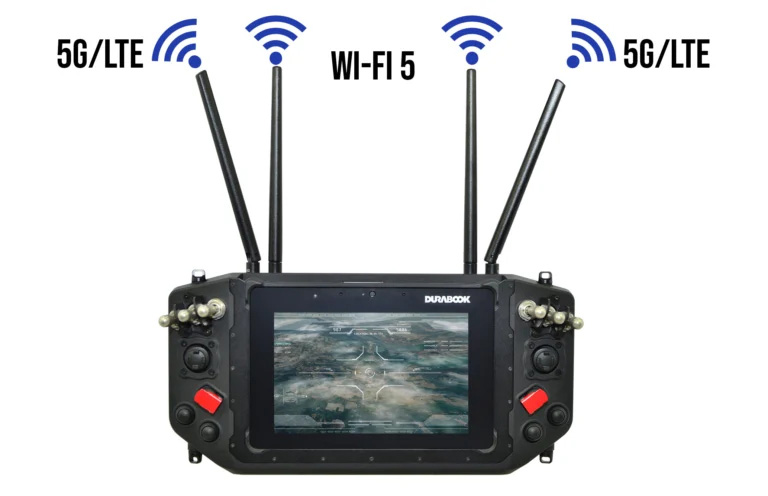

réseau WiFi WLAN	Â	intel WiFi 6 AX211 option: 2 antennes externes wlan
réseau ETHERNET LAN	Â	Gigabit via port RJ45 (option* tablette) Gigabit via port RJ45 M12 (station)
réseau mobile WWAN	Â	Internet Mobile Wwan 4G Lte ou 5G avec lecteur de carte sim interne (option) option: 2 antennes externes wwan
bluetooth	Â	Bluetooth 5.2
lecteur rfid	Â	LF/HF-RFiD (NFC) (option* tablette) ou UHF-RFiD (NFC)  (option* tablette)
scanner code barre	Â	Lecteur Code barre 1D/2D (option* tablette)
lecteur smartcard	Â	Lecteur de Carte à puce (option* tablette)
NFC	Â	cf. RFiD
gps	Â	GPS satellitaire  (option*)
INTERFACES - CONNECTIQUE I/O
alimentation dc	Â	AC 65W / DC 19V

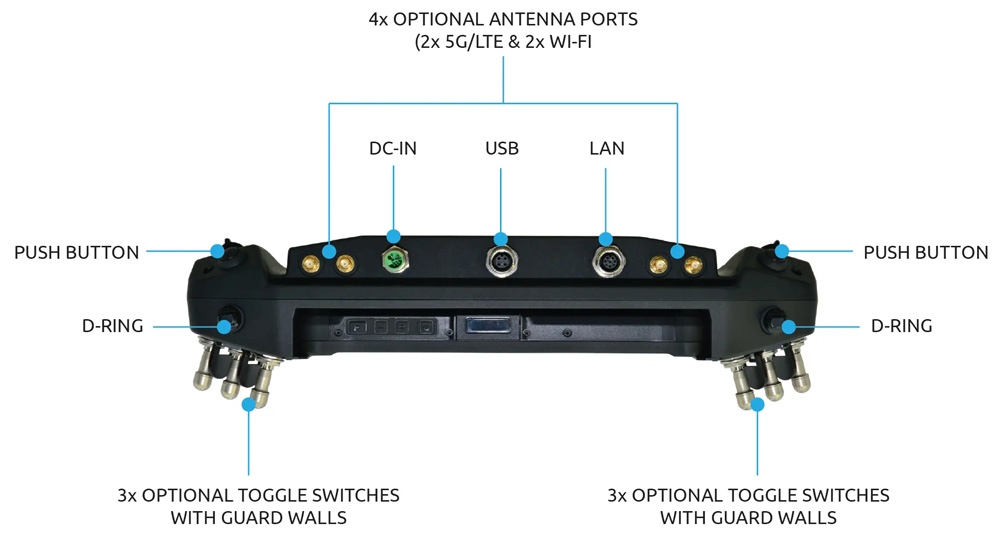

ports usb TABLETTE R8 port usb STATION GC-R8	Â	1 x USB3.2 type C support DP (tablette) 1 x USB3.2 gen1 type A (option* tablette) 1 x THUNDERBOLT4 (tablette) 1 x USB2.0 M12 Mil (station)

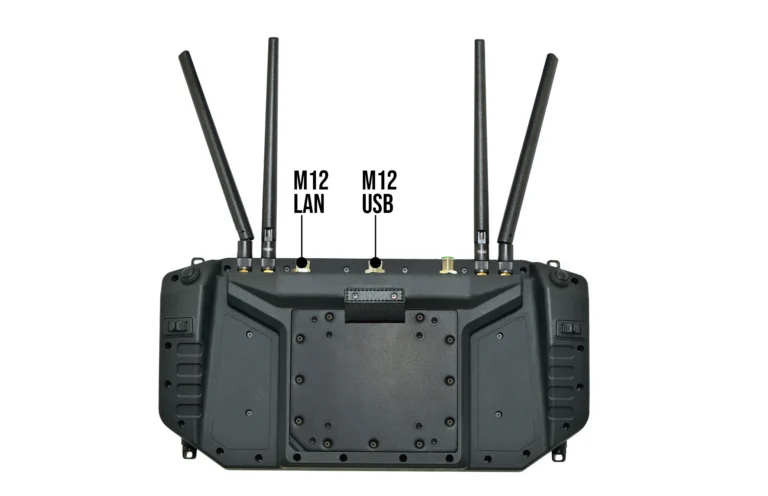

port ethernet Gigabit Lan 10/100/1000	Â	1 x RJ45 (option* tablette) 1 x RJ45 M12 Mil (station)
lecteur multicarte	Â	1 x micro SDxc (tablette)
port série - com	Â	1 x D-sub 9 broches RS232 (option* tablette)
sortie vidéo (tablette)	Â	nc
audio (tablette)	Â	Haut-parleur et micro intégrés 1 x jack 3,5 mm Combi sortie Casque / entrée Micro

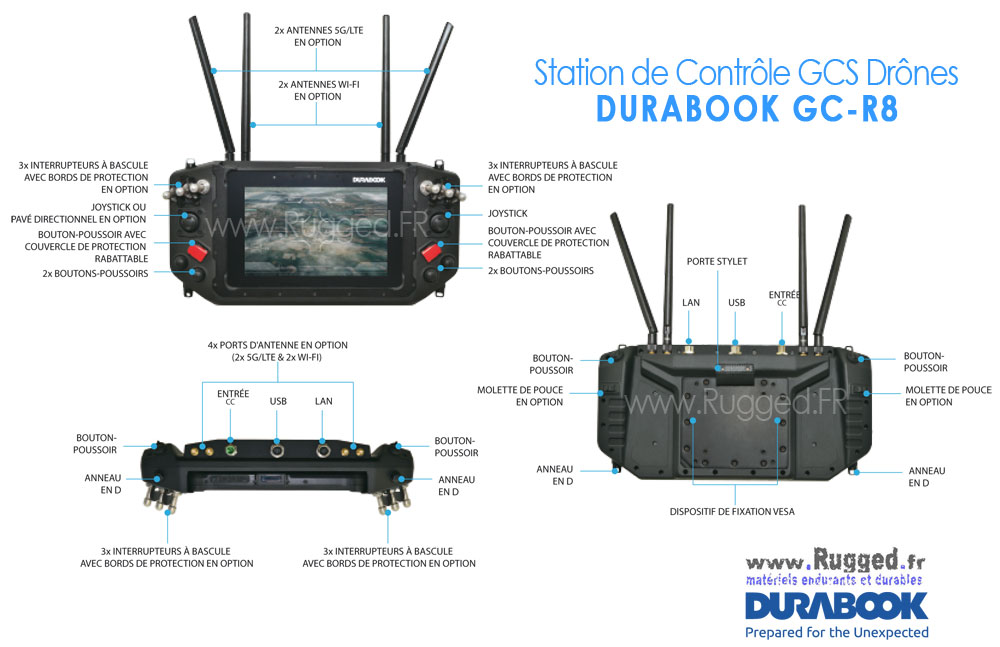

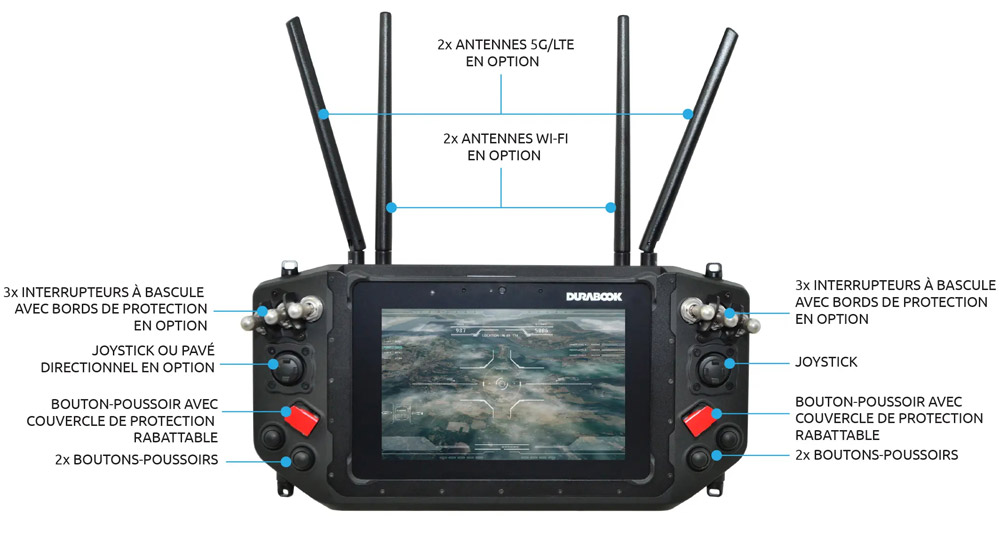

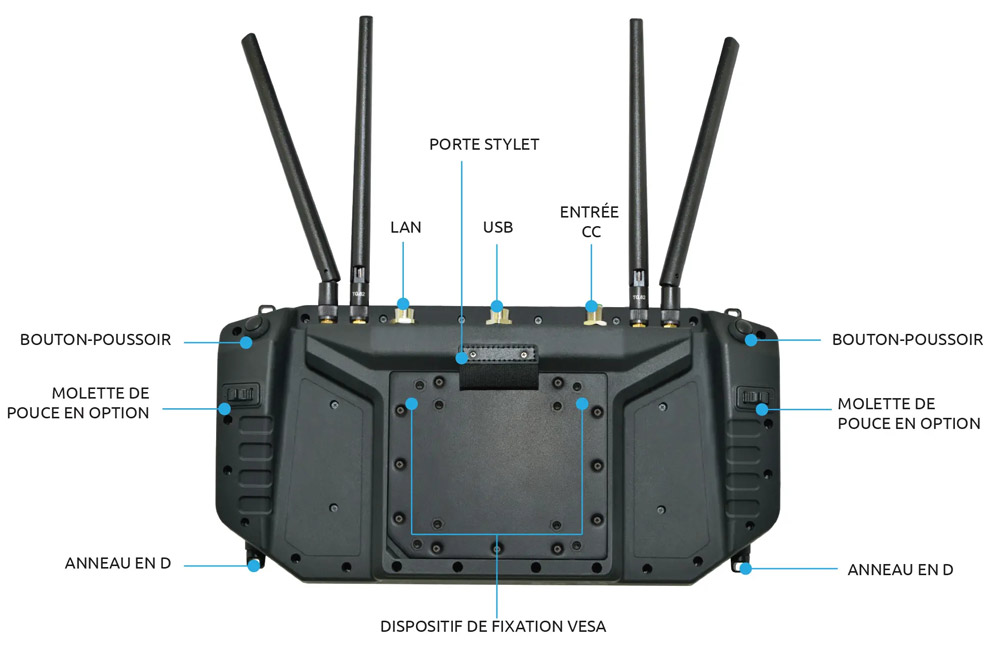

Contrôles (station gcs)	Â	du Côté gauche de la Station de Contrôle : • 1 x Joystick à effet Hall ou pavé directionnel (option) • 1 x Bouton-poussoir avec couvercle de protection rabattable • 2 x Bouton-poussoir • 1 x Bouton-poussoir (à l’arrière) • 3 x Interrupteur à bascule avec bords de protection  (option) (interrupteur ON-OFF-ON avec verrouillage en option) • 1 x Molette de pouce à l’arrière (option) du Côté droit de la Station de contrôle : • 1 x Joystick à effet Hall x 1 • 1 x Bouton-poussoir avec couvercle de protection rabattable • 2 x Bouton-poussoir • 1x Bouton-poussoir à l’arrière • 3 x Interrupteur à bascule avec bords de protection (option) (interrupteur ON-OFF-ON avec verrouillage en option) • 1 x Molette de pouce à l’arrière (option)
BAIE I/O de la tablette Durabook R8
Â	Â	Lecteur Scanner Code Barre 1D:2C  (option) port ethernet gigabit lan RJ45  (option) port com série RS232  (option) port USB3.2  (option) Lecteur RFiD NFC LF/HF ou UHF  (option) Lecteur Bandes Magnétiques  (option) Lecteur Cartes à puce  (option)
GARANTIE CONSTRUCTEUR
sous conditions et logistique twinhead durabook France & Europe	Â	Garantie Constructeur de 3 ANS Pièces et main d'oeuvre
ACCESSOIRES
fournis en standard	Â	1 stylet et son attache 1 alimentation chargeur secteur 220V AC/DC 1 batterie standard 3600mAh
accessoires optionnels	Â	batterie li-ion standard 3600mAh supplémentaire batterie li-ion Haute Capacité 7200mAh chargeur DualBatteries autonome livré avec alimentation 220V station d'accueil de bureau / répilcateur de ports livrée avec cordon 220V station d'accueil Véhicule / réplicateur de ports livrée avec alimentation prise allume-cigare film de protection écran chargeur 12V-24V prise allume cigare porte folio bandoulière Shoulder Strap 2 points sangle de main Dragone sangle de main X-strap 4 points

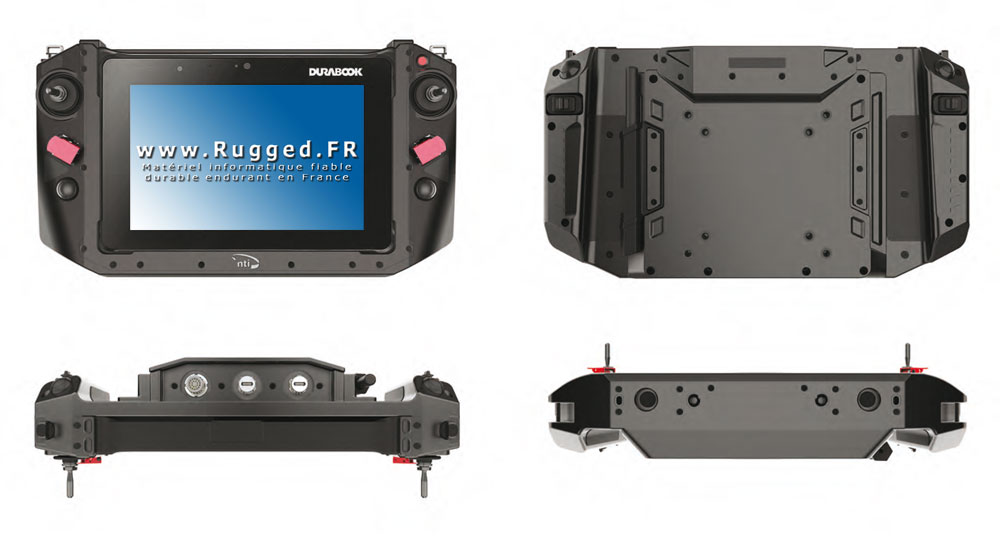

PHOTOS

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
